脹緊套型號： Z18

脹緊套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。脹緊套特征：可傳達高扭矩。擰緊時，不向輪轂軸向移動。便于調整軸向的位置，安裝及拆卸，提高工作效率。除特殊尺寸產品以外，普通產品只可通過使螺栓松動，進行拆卸。該產品有拆卸用螺絲孔，在因鐵銹難以拆卸的條件下，也可輕松拆卸。

脹緊套咨詢/訂購示例：

1).型號-內徑+外徑 Z18型、內徑d=50mm、外徑D=80mm

Z18-50×80

2).型號不清楚需提供：內徑、外徑、高度

脹緊套產品規格型號表：

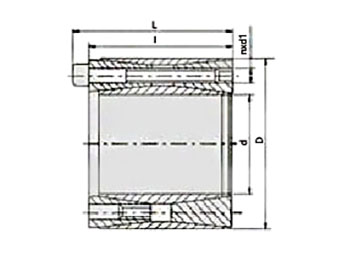

脹緊套基本尺寸（mm） Dimensions					額定負荷		內六角螺釘			脹套與軸結合面上的壓力 pt N/mm²	脹套與輪載結合面上的壓力 pt N/mm²	重量 kg
型號	d	D	l	L	轉矩Mt kN．m	軸向力Ft kN	d1	n	MA N．m
型號	d	D	l	L	轉矩Mt kN．m	軸向力Ft kN	d1	n	MA N．m
Z18-45X75	45	75	64	72	3.9	174	M8	9	41	185	110	1.5
Z18-48X80	48	80	64	72	4.15	174	M8	9	41	170	105	1.7
Z18-50X80	50	80	64	72	4.3	174	M8	9	41	165	105	1.6
Z18-55X85	55	85	64	72	4.8	174	M8	9	41	150	95	1.7
Z18-60X90	60	90	64	72	6.4	213	M8	11	41	170	110	1.8
Z18-65X95	65	95	64	72	6.9	213	M8	11	41	155	105	2
Z18-70X110	70	110	78	88	11.8	338	M10	11	83	185	115	3.6
Z18-75X115	75	115	78	88	12.7	338	M10	11	83	170	110	3.8
Z18-80X120	80	120	78	88	14.7	369	M10	12	83	175	115	4
Z18-85X125	85	125	78	88	15.7	369	M10	12	83	165	110	4.3
Z18-90X130	90	130	78	88	18	400	M10	13	83	170	115	4.5
Z18-95X135	95	135	78	88	19	400	M10	13	83	160	110	4.7
Z18-100X145	100	145	100	112	26.9	538	M12	12	145	160	110	7.2
Z18-110X155	110	155	100	112	32	583	M12	13	145	155	110	7.7
Z18-120X165	120	165	100	112	40.3	673	M12	15	145	165	120	8.3
Z18-130X180	130	180	116	130	52	800	M14	13	230	155	115	11.7
Z18-140X190	140	190	116	130	64.6	923	M14	15	230	170	125	12.5
Z18-150X200	150	200	116	130	73.8	985	M14	16	230	165	125	13.2
Z18-160X210	160	210	116	130	83.7	1045	M14	17	230	165	125	14
Z18-170X225	170	225	146	162	109	1283	M16	15	355	150	115	20.6
Z18-180X235	180	235	146	162	123.2	1369	M16	16	355	150	115	21.6
Z18-190X250	190	250	146	162	138	1454	M16	17	355	150	115	25
Z18-200X260	200	260	146	162	145.4	1454	M16	17	355	145	110,	26.2
Z18-220X285	220	285	146	162	188	1710	M16	20	355	155	120	31.1
Z18-240X305	240	305	146	162	225	1880	M16	22	355	155	120	33.6
Z18-260X325	260	325	146	162	244	1880	M16	22	355	145	115	36.1
Z18-280X355	280	355	177	197	373	2670,	M20	20	690	155	120	54.9
Z18-300X375	300	375	177	197	440	2930	M20	22	690	155	120	58.3
Z18-320X405	320	405	177	197	470	2930	M20	22	690	145	115	71
注：Z18型脹緊聯結套螺釘的機械性能等級為12.9級。
注：Z18型脹緊聯結套螺釘的機械性能等級為12.9級。

乙諦脹緊套工作原理:

脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
