脹緊套型號：Z20型

脹緊套表面：光飾、拋光

脹緊套材質：45#,40Cr,304,430等

脹緊套用途： 風電變速箱 | 船舶 | 齒輪箱及滑車等。

脹緊套特征：可傳達高扭矩，便于組合和拆卸。

脹緊套注意事項：免鍵軸套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。

脹緊套使用方法：組合，拆卸要根據資料頁面的使用方法進行操作。使用時，可以多段使用，但要根據規定進行組合，如確認輪轂強度，嚴格管理連接扭矩等。同時，傳達扭矩不根據合用數量加倍。因此需要格外注意。力減預壓。

脹緊套咨詢/訂購示例：

1).型號-內徑+外徑 Z20型、內徑d=25mm、外徑D=20mm

Z20-25×20

2).型號不清楚需提供：內徑、外徑、高度

脹緊套規格型號表：

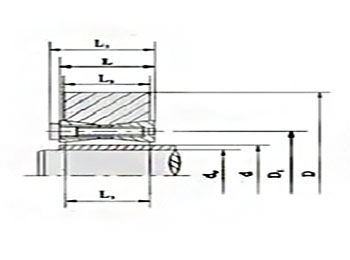

脹緊套基本尺寸（mm）Dimensions								額定負荷		內六角螺釘			重量 kg
型號 dxdw	d	dw	D	D1	L4	L	L3	轉矩 Mt kN．m	軸向力Ft kN	d1	n	MA N．m	重量 kg
Z20-25x18 Z20-25x20	25	18 20	60	37.5	27.5	20	17	0.190 0.255	21 25	M6×18	9	17	0.37
Z20-30x20 Z20-30x22 Z20-30x24	30	20 22 24	65	42.5	27.5	20	17	0.205 0.270 0.340	20 24 28	M6×18	9	17	0.42
Z20-35x25 Z20-35x28 Z20-35x30	35	25 28 30	72	47.5	27.5	20	17	0.365 0.490 0.585	29 35 39	M6×18	12	17	0.48
Z20-40x30 Z20-40x32 Z20-40x34 Z20-40x35	40	30 32 34 35	78	52.5	27.5	20	17	0.555 0.590 0.710 0.770	37 37 42 44	M6×18	15	17	0.54
Z20-45x35 Z20-45x36 Z20-45x38	45	35 36 38	92	60	33.5	24	20	0.960 1.030 1.200	55 57 63	M8×22	12	41	0.92
Z20-50x38 Z20-50x40 Z20-50x42	50	38 40 42	98	65	33.5	24	24	1.010 1.160 1.320	53 58 63	M8×22	12	41	1.0
Z20-55x42 Z20-55x45 Z20-55x48	55	42 45 48	105	70	33.5	24	24	1.330 1.590 1.880	63 70 78	M8×22	14	41	1.1
Z20-60x48 Z20-60x50 Z20-60x52	60	48 50 52	110	75	33.5	24	24	1.600 1.780 1.890	67 71 73	M8×22	14	41	1.2
Z20-70x55 Z20-70x58 Z20-70x60	70	55 58 60	138	90	39.5	28	24	2.930 3.370 3.690	106 116 123	M10×25	14	83	2.3
Z20-80x62 Z20-80x65 Z20-80x68 Z20-80x70	80	62 65 68 70	145	100	39.5	28	24	3.140 3.570 4.020 4.350	101 110 118 124	M10×25	14	83	2.4
Z20-90x70 Z20-90x75 Z20-90x78	90	70 75 78	160	110	39.5	28	24	4.090 4.890 5.420	117 130 139	M10×25	16	83	2.8
Z20-100x78 Z20-100x80 Z20-100x82 Z20-100x85	100	78 80 82 85	180	122.5	47	33	26	5.980 6.370 6.490 7.160	153 159 158 168	M12×30	14	145	3.8
Z20-110x85 Z20-110x88 Z20-110x90 Z20-110x95	110	85 88 90 95	190	132.5	47	33	26	6.180 6.800 7.240 8.380	145 154 160 176	M12×30	14	145	4.1
Z20-120x95 Z20-120x100 Z20-120x105	120	95 100 105	205	142.5	47	33	26	8.250 9.450 10.740	173 189 204	M12×30	16	145	4.7
Z20-140x110 Z20-140x115 Z20-140x120	140	110 115 120	230	165	52	38	34	12.860 14.440 16.140	233 251 269	M12×35	22	145	7.4
Z20-160x125 Z20-160x130 Z20-160x135 Z20-160x140	160	125 130 135 140	260	185	52	38	34	17.130 18.990 20.940 23.000	274 292 310 328	M12×35	26	145	9.2
注：Z20型聯結緊套螺釘的機械性能等級為12.9級。

乙諦脹緊套原理:

脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
